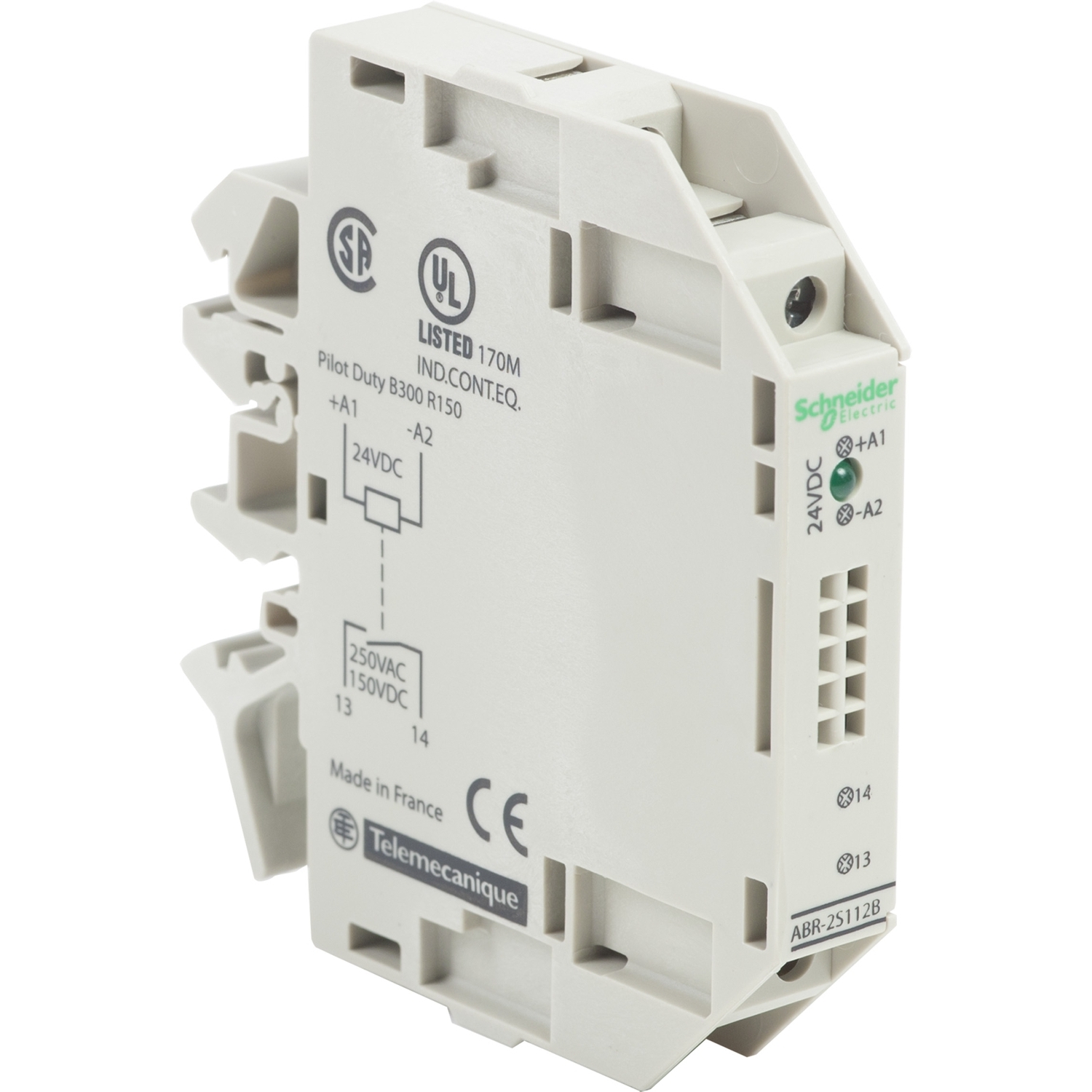

This ABR2 output interface module is part of the range Zelio interfaces ABR/ABS. It is supplied in the form of slim compact module, 9.5 mm wide. It is designed for the control of preactuators (contactors, solenoid valves, etc) for signalling devices (indicators lamps, audible warnings etc). It is characterized by a high switching capacity and an assured immunity to current leakages less than 2 mA. It is based on contactor technology and is notable for its excellent adaptation to industrial environments, ensured by the fact that it conforms to the most recent IEC 947-5-1 standards..
Mrežna frekvencija : 50/60 Hz
Povezivanje - priključci : vijčani priključni blok
Struja držanja : 2 mA
[ue] nazivni radni napon : <= 120 V DC u skladu sa IEC 60947-5-1
[ue] nazivni radni napon : <= 230 V AC u skladu sa IEC 60947-5-1
Kategorija instalacije : II u skladu sa IEC 60947-1
Nosači za montažu : simetričnu DIN šinu
Nosači za montažu : kombinacija šina
Nosači za montažu : asimetrična DIN šina
Masa proizvoda : 0.041 kg
Maksimalni napon preklapanja : 150 V DC
Maksimalni napon preklapanja : 250 V AC
Otpornost na plamen : V0 u skladu sa UL 94
[ui] nazivni napon izolacije : 250 V u skladu sa VDE 0110 grupa C
[ui] nazivni napon izolacije : 300 V u skladu sa IEC 60947-1
Snaga disipacije u w : 0.64 W
[ie] nazivna radna struja : 1 A AC-14 Ue: 230 V po 1000000 ciklusa u skladu sa IEC 60947-5-1
[ie] nazivna radna struja : 1 A AC-15 Ue: 230 V po 1000000 ciklusa u skladu sa IEC 60947-5-1
[ie] nazivna radna struja : 3 A AC-12 Ue: 230 V po 1000000 ciklusa u skladu sa IEC 60947-5-1
[ie] nazivna radna struja : 1.5 A DC-13 Ue: 24 V po 1000000 ciklusa u skladu sa IEC 60947-5-1
[ie] nazivna radna struja : 1.7 A DC-12 Ue: 24 V po 1000000 ciklusa u skladu sa IEC 60947-5-1
Minimalna struja preklapanja : 5 mA
Mehanička trajnost : 10000000 ciklusa
Poprečni presek kabla : 0.34-2.5 mm², 1 ili 2 žice fleksibilni sa kablovskim završetkom
Poprečni presek kabla : 0.6-2.5 mm², 1 ili 2 žice fleksibilni bez kablovskog završetka
Poprečni presek kabla : 0.27-4 mm², 1 žice kruti
Vreme smirivanja kontakta : <= 5 ms
Ograničenje napona upravljačkog kola : 28.8 V prag uključenja: 16.9 V
Radni položaj : bilo koja pozicija
Vreme uključenja/isključenja : <= 10 ms između uključenja kalema i zatvaranja NO kontakta DC
Vreme uključenja/isključenja : <= 12 ms između isključenja kalema i zatvaranja NO kontakta DC
Frekvencija operacija u hz : 10 Hz kada nije prisutno opterećenje
Frekvencija operacija u hz : 0.5 Hz na Ie
Minimalni napon preklapanja : 5 V
Električna pouzdanost : <= 0.00000001
Napon propada : 3.8 V
Sertifikacija proizvoda : CSA
Sertifikacija proizvoda : LROS (Lloyds register of shipping)
Sertifikacija proizvoda : BV
Sertifikacija proizvoda : DNV
Sertifikacija proizvoda : UL
Standardi : IEC 60947-5-1
Otpornost na mikroprekide : 1 milisekundi
Temperatura okoline za rad : -25-55 °C pri Us
Temperatura okoline za rad : -25-70 °C pri Us sa 8 mm razmaka između ABR2S1...
Temperatura okoline za rad : -5-40 °C neograničen rad
Temperatura okoline za rad : -5-55 °C od 0.85...1.1 Us
Elektromagnetna kompatibilnost : test otpornosti elektromagnetnog polja: nivo 3 10 V/m između 27...1000 MHz u skladu sa IEC 61000-4-3
Elektromagnetna kompatibilnost : test otpornosti elektrostatičkog pražnjenja: nivo 3 8 kV u skladu sa IEC 61000-4-2
Elektromagnetna kompatibilnost : test otpornosti brzih prelaza: nivo 3 na ulazu/izlazu 1 kV u skladu sa IEC 61000-4-4
Elektromagnetna kompatibilnost : test otpornosti brzih prelaza: nivo 3 na napajanju 2 kV u skladu sa IEC 61000-4-4
Elektromagnetna kompatibilnost : 1.2/50 µs test otpornosti udarnog talasa u skladu sa IEC 60947-1
Otpornost na vibracije : 3 gn (f = 10-150 Hz) u skladu sa IEC 60068-2-6
Otpornost na udare : 30 gn za 11 milisekundi u skladu sa IEC 60068-2-27
Ip stepen zaštite : IP20 u skladu sa IEC 60529
Stepen zaprljanosti : 2 u skladu sa IEC 60947-1
Temperatura okoline za skladištenje : -40-80 °C
Otpornost na vatru : 960 °C u skladu sa IEC 60695-2-1
Tretman zaštite : TC
Nadmorska visina za rad : <= 3000 m
Dielektrična snaga : 1000 V tokom 1 minuta između otvorenih kontakata
Dielektrična snaga : 2500 V tokom 1 minuta između ožičenog interfejsa i uzemljenja
Dielektrična snaga : 4000 V tokom 1 minuta između kola kalema i kola kontakta
Tip upravljačkog kola : DC
Grupa proizvoda : interfejs za digitalne signale
Zaštita od kratkog spoja : 6.3 A spoljašnji osigurač brzi osigurač (Ik <= 1 kA AC i Ik <= 100 A DC)
[ith] dozvoljena termička struja u vazduhu : 5 A u skladu sa IEC 60947-1
Tip proizvoda ili komponente : uski elektromehanički izlazni interfejs modul
Širina reda : 12 mm
Tip kontakata i sastav : 1 NO
Prodaja po nedeljivim količinama : 5
Lokalna signalizacija : zastanje kontrolnog signala: zelena LED lampica
Maksimalna [in] nazivna struja : 28 mA
[uc] napon upravljačkog kola : 24 V
Zaštita od promene polariteta : sa
