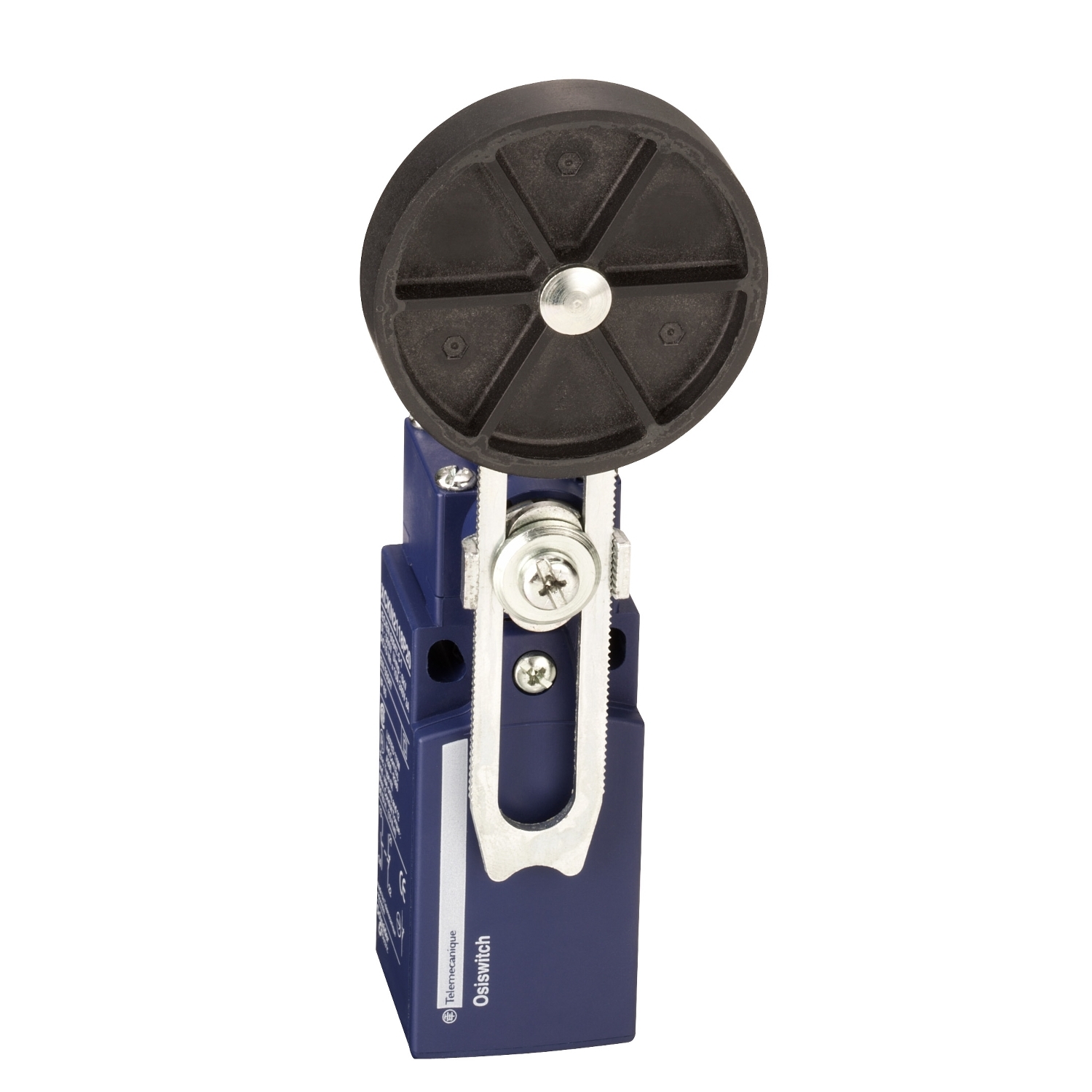

gr.prek.XCKN - plast.poluga sa točki

Kontaktirajte nas za cenu
Kataloški broj: XCKN2149G11 Preuzmi tehničke karakteristike

gr.prek.XCKN - plast.poluga sa točki

This product is part of the XC Standard range, an offer of limit switches. The limit switch is a device that converts a mechanical motion into an electrical control signal. It has 1 normally closed + 1 normally opened, snap action contacts with positive opening operation and provides switch actuation by 30° cam. It has a spring return thermoplastic roller lever and supports lateral approach in 2 directions. The movement of limit switch operating head is rotary. It is furnished with screw clamp terminals for electrical connection and 1 entry tapped for PG11 cable gland. It is an IP65 and IK04 rated product. It has a rated operational current of 3A at 240V AC, 0.1A at 250V AC and a conventional enclosed thermal current of 10A. Its mechanical durability is about 10 million operating cycles and electrical durability is 5 million operating cycles. This limit switch has a fixed type body which is made of plastic. Its dimensions are 30mm (Width) x 48mm (Depth) x 133mm to 173mm (Height) and weighs 0.2kg. It is intended for all industrial machine applications such as packaging, materials handling, conveying, machining, food and beverage, service sector, etc. This product is certified by UL, CCC and CSA. It meets EN 60947-5-1, UL 508, EN 60204-1, IEC 60204-1 and IEC 60947-5-1 standards. High quality of products and worldwide availability guarantee in a short delivery time. These European standard products (EN50047) have positive opening contacts, even in snap action versions which allow use in safety applications. Ex OsiSwitch, IEC standard format limit switches consist of products designed according to EN 50047, EN 50041. The IEC limit switches offer a positive opening on all contacts, for safer machinery, and modular design for easier maintenance..

Karakteristike

Dopunske informacije

Aktiviranje prekidača : sa korakom od 30°

[ui] nazivni napon izolacije : 300 V u skladu sa UL 508

[ui] nazivni napon izolacije : 500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1

[ui] nazivni napon izolacije : 300 V u skladu sa CSA C22.2 No 14

Visina : 133-173 mm

Opis priključaka iso n°1 : (21-22)NC

Opis priključaka iso n°1 : (13-14)NO

Zaštita od kratkog spoja : 10 A rastavni uložak osigurač, tip gG

Električna trajnost : 5000000 ciklusa, DC-13, 120 V, 4 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C

Električna trajnost : 5000000 ciklusa, DC-13, 24 V, 10 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C

Električna trajnost : 5000000 ciklusa, DC-13, 48 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C

Pozitivno otvaranje : sa

Forma izolacije kontakata : Zb

Električna veza : vijčani priključci, kapacitet stezaljke: 1 x 0.34...2 x 1.5 mm²

Mehanička trajnost : 10000000 ciklusa

Kompatibilnost : XCKN

Maksimalna brzina pobude : 1.5 m/s

Posebne primene : osnovni kompaktni

Označavanje koda kontakta : A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A u skladu sa EN/IEC 60947-5-1 dodatak A

Označavanje koda kontakta : R300, DC-13 (Ue = 250 V), Ie = 0.1 A u skladu sa EN/IEC 60947-5-1 dodatak A

Širina : 30 mm

Dubina : 48 mm

Minimalni moment za okidanje : 0.1 N.m

Masa proizvoda : 0.2 kg

[uimp] nazivni podnosivi impulsni napon : 6 kV u skladu sa IEC 60664

[uimp] nazivni podnosivi impulsni napon : 6 kV u skladu sa IEC 60947-1

Prezentacija uređaja : kompletan proizvod

Okruženje

Sertifikacija proizvoda : CSA

Sertifikacija proizvoda : UL

Sertifikacija proizvoda : CCC

Ik stepen zaštite : IK04 u skladu sa EN 50102

Temperatura okoline za rad uređaja : -25-70 °C

Temperatura okoline za skladištenje : -40-70 °C

Kategorija prenapona : klasa II u skladu sa IEC 61140

Kategorija prenapona : klasa II u skladu sa NF C 20-030

Standardi : EN 60947-5-1

Standardi : UL 508

Standardi : IEC 60204-1

Standardi : IEC 60947-5-1

Standardi : EN 60204-1

Standardi : CSA C22.2 No 14

Otpornost na udare : 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27

Otpornost na vibracije : 25 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6

Tretman zaštite : TC

Ip stepen zaštite : IP65 u skladu sa IEC 60529

Osnovne informacije

Tip prilaza : bočni prilaz, 2 smera

Ime serije : standardni format

Tip kontakata i sastav : 1 NC + 1 NO

Kretanje glave : obrtno

Grupa proizvoda : Telemecanique Limit switches XC Standard

Tip kućišta : fiksno

Operacija kontakata : trenutno delovanje

Način pričvršćivanja : telom

Tip glave uređaja : poluga sa točkićem sa povratkom termoplastika promenjiva dužina, prečnik točkića 50 mm

Dizajn senzora : kompaktni

Materijal tela : plastika

Kablovski uvod : 1 uvod sa navojem za Pg 11 kablovsku uvodnicu

Tip proizvoda ili komponente : granični prekidač

Materijal glave : plastika

Materijal : plastika

Kratko ime uređaja : XCKN

Broj polova : 2

Tip glave : obrtna glava
