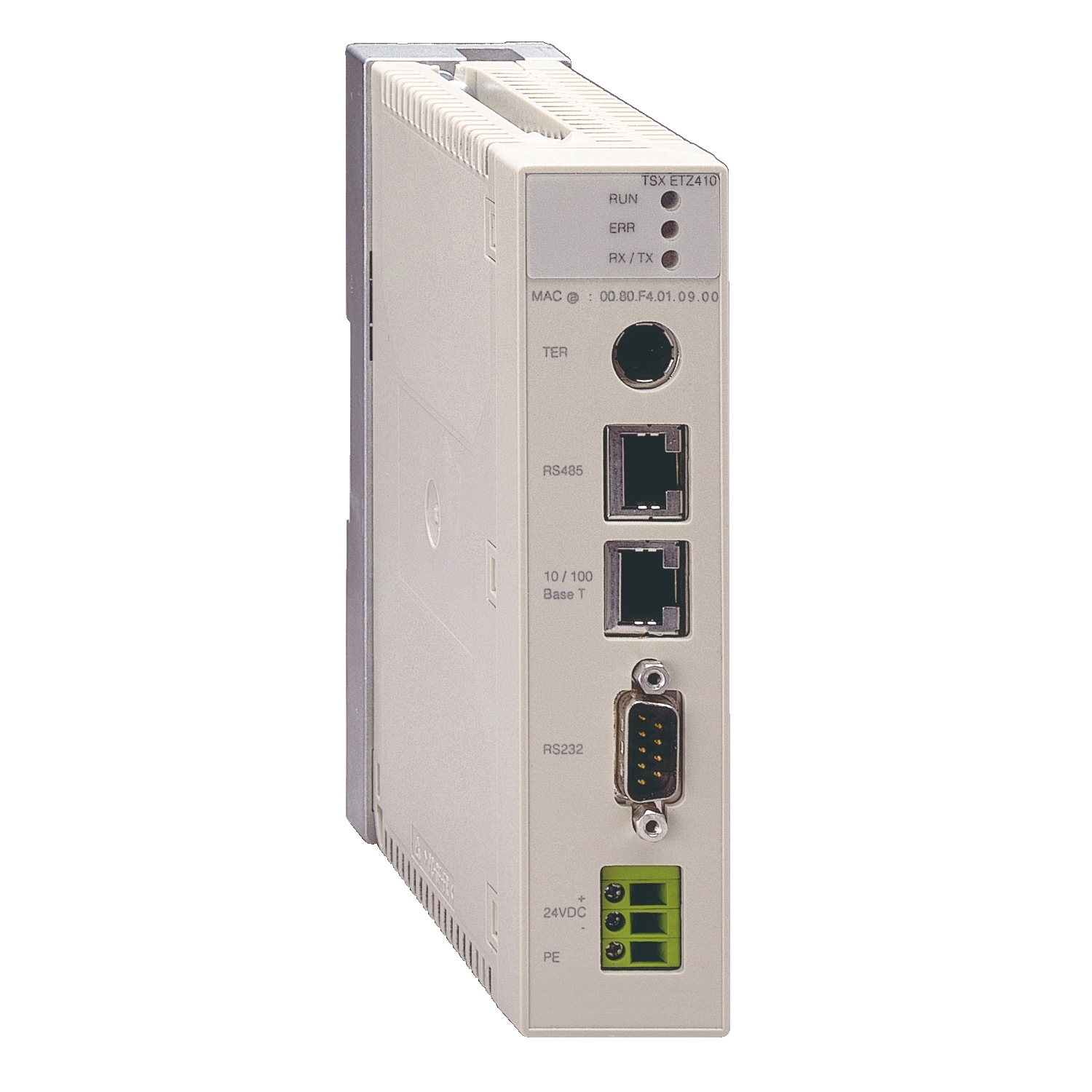

This product is part of the Modicon TSX Micro range, an offer of Programmable Logic Controllers (PLC). This Ethernet module supports 10/100Mbps, 56kbps transmission rate with tree-structure, star Ethernet topology. It is an Ethernet module with a rated supply voltage of 24V DC, a current consumption of 100mA, 50mA to 200mA at 24V DC and a power dissipation of 2.4W to 4W. It is furnished with screw terminal block, mini DIN for terminal port, RJ45, 9-way SUB-D connectors for electrical connection. Maximum cable distance between devices is 100m between terminal device and hubs by Ethernet. Its dimensions are 39.83mm (width) x 116.7mm (depth) x 151.5mm (height) and weighs 0.28kg. It is suitable for infrastructures, machine and manufacturing control applications. This product is certified by CE, GL, RINA, GOST, DNV, LR, RRS and BV. It meets UL 508, IEC 1000-4-2 level 3, IEC 1000-4-3 level 3, IEC 1000-4-4 level 3, IEC 1000-4-5, ANSI/IEEE Std 802.3, ISO/IEC 8802-3, IEC 61131-2 etc. standards. The module includes gateway module, user manual and web designer software (CD-ROM). The automation platform designed to enhance system's performance. With Micro's accuracy, flexibility and increased productivity, you have a real partner at the heart of the machine..
Maksimalna dužina kabla između dva uređaja : 100 m između terminala i hub-ova sa Ethernet
Visina : 151.5 mm
Protokol komunikacionog porta : serijska veza modemom
Protokol komunikacionog porta : Ethernet
Fizički interfejs : RTC veza RS232 za serijska veza modemom
Ethernet servis : PLC komunikacija Uni-Telway ili Modbus TCP/IP
Ethernet servis : dijagnostike modula
Ethernet servis : preuzimanje Uni-Telway PL7 aplikacija
Ethernet servis : udaljeni terminal
Ethernet servis : skenirani ulazi/izlazi
Ethernet servis : podešavanje, ispravljanje grešaka i izmene programa
Električna veza : 1 konektor mini DIN za terminal port (TER adresa)
Električna veza : 1 konektor RJ45 za Uni-Telway pomoćni port RS485 serijska veza
Električna veza : 1 konektor SUB-D 9 za RS232 serijsku vezu (Modem)
Električna veza : 1 konektor RJ45
Električna veza : vijčani priključni blok za povezivanje na spoljašnje napajanje
Način prenosa : dvostruko upredena oklopljena parica STP 10BASE-T Ethernet
Način prenosa : Ethernet kabl kategorija 5 100BASE-T Ethernet
Način prenosa : oklopljen RS232 kabl serijska veza modemom
Nosači za montažu : montažna ploča
Granice napona : 19.2-30 V DC
Lokalna signalizacija : zaRUN: 1 LED
Lokalna signalizacija : zaERR: 1 LED
Lokalna signalizacija : zaRX/TX: 1 LED
Način razmene podataka : half ili full duplex serijska veza modemom
Način razmene podataka : manchester-type baseband Ethernet
Prenaponska zaštita ulaza : 34-34 V
Potrošnja struje : 100 mA pri 24 V DC
Potrošnja struje : 50...200 mA pri 24 V DC
Širina : 39.83 mm
Snaga disipacije u w : 2.4-4 W
Dubina : 116.7 mm
Masa proizvoda : 0.28 kg
Maksimalni broj povezanih uređaja : Ethernet: <64 zvezda
Maksimalni broj povezanih uređaja : serijska veza modemom: <2 zvezda
Sertifikacija proizvoda : RINA
Sertifikacija proizvoda : GOST
Sertifikacija proizvoda : DNV
Sertifikacija proizvoda : LR
Sertifikacija proizvoda : RRS
Sertifikacija proizvoda : BV
Sertifikacija proizvoda : GL
Temperatura okoline za skladištenje : -25-70 °C u skladu sa IEC 61131-2
Standardi : UL 508
Standardi : IEC 1000-4-2 nivo 3
Standardi : IEC 1000-4-3 nivo 3
Standardi : IEC 1000-4-4 nivo 3
Standardi : IEC 1000-4-5
Standardi : ANSI/IEEE Std 802.3 (4. izdanje 1993-07-08)
Standardi : ISO/IEC 8802-3
Standardi : IEC 61131-2
Standardi : CSA C22.2
Standardi : IEC 68-2-27, EA testovi
Standardi : EN/IEC 50082-1
Standardi : IEC 1000-4-12
Standardi : IEC 68-2-6, FC test
Otpornost na mikroprekide : 1 milisekundi
Relativna vlažnost : 5-95 % bez kondenzacije za skladištenje u skladu sa IEC 61131-2
Relativna vlažnost : 10-95 % bez kondenzacije za rad
Temperatura okoline za rad : 0-60 °C u skladu sa IEC 61131-2
Označavanje : CE
Nadmorska visina za rad : 2000 m
Komunikacioni servis : 1 kB klijent/server zahtevi za Uni-Telway
Komunikacioni servis : 128 bajtova klijent/server zahtevi za Uni-Telway
Komunikacioni servis : 128 bajtova sinhroni zahtevi za Modbus
Komunikacioni servis : klijent/server za Modbus
Komunikacioni servis : klijent/server za Uni-Telway
Brzina prenosa : 10/100 Mbit/s za Ethernet
Brzina prenosa : 56 kbit/s maksimalno za serijska veza modemom
Grupa proizvoda : FactoryCast Gateway
Tip modema : putem satelita
Tip modema : putem radio veze
Tip modema : putem telefonske linije
Topologija : zvezda Ethernet
Topologija : struktura drveta Ethernet
Tip proizvoda ili komponente : Ethernet modul
Veb servisi : veb stranica definisana od strane korisnika (8 MB dostupno)
Veb servisi : pristupna funkcija za PLC podatke i Data Editor
Veb servisi : komunikaciona dijagnostika
Veb servisi : editor grafičkih objekata
Veb servisi : funkcija RackViewer za dijagnostiku kontrolera
Veb servisi : maksimalno istovremeno povezivanje 8 standardnih veb pretraživača
Veb servisi : IP konfiguracija za TSX ETZ 410/510 modul putem veb pretraživača
Tip strukture : heterogeni industrijski bus Ethernet u skladu sa IEEE 802.3
[us] nazivni napon : 24 V DC
Sastav seta : gateway modul
Sastav seta : uputstvo za upotrebu
Sastav seta : Web Designer softver (CD-ROM)
Koncept : Transparent Ready
