Mrežna frekvencija : 50/60 Hz
Električna trajnost : 120000 ciklusa DC-12 struja kočenja: 8 A pri 30 V, 2 A
Električna trajnost : 6000 ciklusa DC-13 struja kočenja: 8 A pri 24 V, 2 A 300 milisekundi
Električna trajnost : 300000 ciklusa AC-12 struja kočenja: 8 A pri 250 V, 2.5 A
Električna trajnost : 6000 ciklusa AC-15 struja kočenja: 8 A pri 250 V, 3 A, cos phi = 0.3
Električna trajnost : 120000 ciklusa DC-12 struja kočenja: 5 A pri 30 V, 2 A
Električna trajnost : 200000 ciklusa DC-13 struja kočenja: 5 A pri 24 V, 1 A 48 milisekundi
Električna trajnost : 300000 ciklusa AC-12 struja kočenja: 5 A pri 250 V, 2.5 A
Električna trajnost : 50000 ciklusa AC-15 struja kočenja: 5 A pri 250 V, 3 A, cos phi = 0.4
Logika digitalnog ulaza : sink ili source (pozitivna/negativna)
Broj analognih ulaza : 5
Čuvanje podataka : datum i čas interna baterija, 3 dana autonomija
Naponsko stanje 1 garantovano : > 15 V za digitalni ulaz
Tip i sastav kontakta : 7 NO za digitalni izlaz
Tip i sastav kontakta : 1 C/O za digitalni izlaz
Impedansa ulaza : digitalni ulaz: <= 10 kOhm
Maksimalna dužina kabla između dva uređaja : kabl 2 upredene parice: <1000 m za bus proširenja
Maksimalna dužina kabla između dva uređaja : <100 m za izolovani digitalni ulaz
Maksimalna dužina kabla između dva uređaja : <100 m za neizolovani digitalni ulaz
Maksimalna dužina kabla između dva uređaja : USB: <3 m za PC alat za programiranje
Maksimalna dužina kabla između dva uređaja : TTL: <3 m za PC alat za programiranje
Maksimalna dužina kabla između dva uređaja : <30 m za napajanje za udaljeni displej
Maksimalna dužina kabla između dva uređaja : <30 m za napajanja
Maksimalna dužina kabla između dva uređaja : <100 m za ugrađeno napajanje senzora
Maksimalna dužina kabla između dva uređaja : <100 m za analogni ulaz
Maksimalna dužina kabla između dva uređaja : <100 m za relejni izlaz
Maksimalna dužina kabla između dva uređaja : <30 m za podesivi analogni izlaz
Maksimalna dužina kabla između dva uređaja : <1 m za PWM analogni izlaz
Maksimalna dužina kabla između dva uređaja : <1000 m za SL1 bus
Maksimalna dužina kabla između dva uređaja : <1000 m za SL2 bus
Visina : 129.19 mm
Ograničenje napona napajanja : 20.4-27.6 V
Frekvencija mreže : 50...60 Hz +/- 3 Hz digitalni ulaz
Broj analognih izlaza : 2
Napajanje senzora : 4.4-5 V DC
Napajanje senzora : 18-36 V DC
Impedansa omskog opterećenja : >= 1000 Ohm napon
Impedansa omskog opterećenja : 40...300 Ω struja
Mehanička trajnost : 10000000 ciklusa za relejni izlaz
Napon digitalnog ulaza : 24 V
Otpornost na mikroprekide : 10 milisekundi
Nosači za montažu : 35 mm simetrična DIN šina
Apsolutna greška tačnosti : -5 %...+2 % od pune skale 1...5 kΩ za napon analognog izlaza
Apsolutna greška tačnosti : +/- 2 % od pune skale > 5 kΩ za napon analognog izlaza
Apsolutna greška tačnosti : +/- 3 % od pune skale za struju analognog izlaza
Apsolutna greška tačnosti : +/- 0.5 % od pune skale za analogni ulaz
Električna veza : analogni ulaz (AI1 do AI5, GND, +5 V, 24 V) : 9 1 odvojivi vijčani priključni blok
Električna veza : digitalni ulaz (DI1 do DI7, COM) : 8 1 odvojivi vijčani priključni blok
Električna veza : izlaz ventilatora (ventilator+, ventilator-) : 2 1 odvojivi vijčani priključni blok
Električna veza : bus proširenja (+24 V, GND, CAN-, CAN+) : 5 1 odvojivi vijčani priključni blok
Električna veza : napajanja (L/+, N/-) : 2 1 odvojivi vijčani priključni blok
Električna veza : digitalni izlaz (NO1 do NO3, COM 1-2, COM 3) : 5 1 odvojivi vijčani priključni blok
Električna veza : digitalni izlaz (NO4 do NO7, COM 6-7, COM 4-5) : 6 1 odvojivi vijčani priključni blok
Električna veza : digitalni izlaz (NO8, NC8, COM8) : 3 1 odvojivi vijčani priključni blok
Električna veza : analogni izlaz (AO1, AO2, GND) : 3 1 odvojivi vijčani priključni blok
Tip analognog izlaza : napon 0...10 V - rezolucija: 0.01 V
Tip analognog izlaza : struja 0-20 mA ili 4-20 mA - rezolucija: 0.05 mA
Lokalna signalizacija : zaPWR: 1 LED (zelena)
Lokalna signalizacija : zaRUN: 1 LED (zelena)
Lokalna signalizacija : zastatus alarma: 1 LED (crvena)
Lokalna signalizacija : zabus proširenja: 1 LED (crvena)
Lokalna signalizacija : zakorisnika: 1 LED (crvena)
Tip napona digitalnog ulaza : AC/DC
Lsb vrednost : 10 mV za napon analognog izlaza
Lsb vrednost : 0.02 mA za struju analognog izlaza
Lsb vrednost : 0.07 °C za NTC analogni ulaz
Lsb vrednost : 0.5 °C za Pt 1000 analogni ulaz
Lsb vrednost : 5 mV za napon analognog ulaza
Lsb vrednost : 0.01 mA za struju analognog ulaza
Komunikacioni servis : serijski ExpBus
[us] nazivni napon : 20...40 V DC
[us] nazivni napon : 24 V AC
Vreme odziva : 10 ms na zatvaranje za digitalni izlaz 8 mA
Vreme odziva : 5 ms na otvaranje za digitalni izlaz 8 mA
Vreme odziva : 8 ms na zatvaranje za digitalni izlaz 5 mA
Vreme odziva : 4 ms na otvaranje za digitalni izlaz 5 mA
Broj digitalnih izlaza : 5 (8 mA)
Broj digitalnih izlaza : 3 (5 mA)
Snaga potrošnje u va : 30 VA pri 24 V
Ograničenje mrežne frekvencije : 47-63 Hz
Širina : 251 mm
Sat realnog vremena : sa sat, drift sata <= 30 s/mesec
Tip displeja : integrisani LCD displej
Frekvencija operacija u hz : 10 Hz - bez opterećenja za digitalni izlaz 8 mA
Frekvencija operacija u hz : 0.1 Hz - radna struja za digitalni izlaz 8 mA
Frekvencija operacija u hz : 20 Hz - bez opterećenja za digitalni izlaz 5 mA
Frekvencija operacija u hz : 0.1 Hz - radna struja za digitalni izlaz 5 mA
Struja opterećenja : 8 A pri 24...250 V AC
Struja opterećenja : 5 A pri 5...30 V DC
Struja opterećenja : 5 A pri 24...250 V AC
Struja opterećenja : 8 A pri 24...250 V DC
Dubina : 61.5 mm
Maksimalna potrošnja u w : 22 W
Tip analognog ulaza : napon pri 0...10 V ili 0...5 V - rezolucija: 0.01 V
Tip analognog ulaza : struja pri 0...20 mA/4...20 mA - rezolucija: 0.01 mA
Tip analognog ulaza : temperaturna sonda pri -50...+120 °C - rezolucija: 0.1 °CNTC
Tip analognog ulaza : temperaturna sonda pri -50...+150 °C - rezolucija: 0.1 °CPTC
Tip analognog ulaza : temperaturna sonda pri -100...+200 °C - rezolucija: 0.5 °CPt 1000
Tip zaštite : zaštita od promene polariteta za napon analognog ulaza
Tip zaštite : zaštita od preopterećenja za napon analognog izlaza
Tip zaštite : zaštita od promene polariteta za napajanja
Masa proizvoda : 0.79 kg
Struja digitalnog izlaza : 8 mA za relejni izlaz
Struja digitalnog izlaza : 5 mA za relejni izlaz
Broj digitalnih ulaza : 7
Naponsko stanje 0 garantovano : <= 10 V za digitalni ulaz
Broj portova : 1 Modbus RJ45 slave 1.2...57.6 kbit/s
Broj portova : 1 Modbus RJ45 master/slave 1.2...57.6 kbit/s
Broj portova : 1 bus proširenja priključni blok master/slave
Minimalno opterećenje : 10 mA pri 12 V
Kapacitet memorije : 544 kB
Sertifikacija proizvoda : UL 60730-1A
Sertifikacija proizvoda : CSA 60730-1
Temperatura okoline za skladištenje : -30-70 °C
Standardi : EN/IEC 60730-1
Standardi : EN/IEC 61000-6-1
Standardi : EN/IEC 61000-6-3
Relativna vlažnost : 5-95 % bez kondenzacije
Nadmorska visina skladištenja : 0-3048 m
Stepen zaprljanosti : 2
Ip stepen zaštite : IP20
Ip stepen zaštite : IP40 prednja strana:
Temperatura okoline za rad : -10-55 °C u skladu sa UL
Temperatura okoline za rad : -10-60 °C
Otpornost na vibracije : 3.5 mm konstanta amplituda (f = 5-8.4 Hz)
Otpornost na vibracije : 1 g konstanta amplituda (f = 8.4-150 Hz)
Otpornost na udare : 15 gn za 11 milisekundi
Označavanje : CE
Kategorija prenapona : III
Nadmorska visina za rad : 0...2000 m

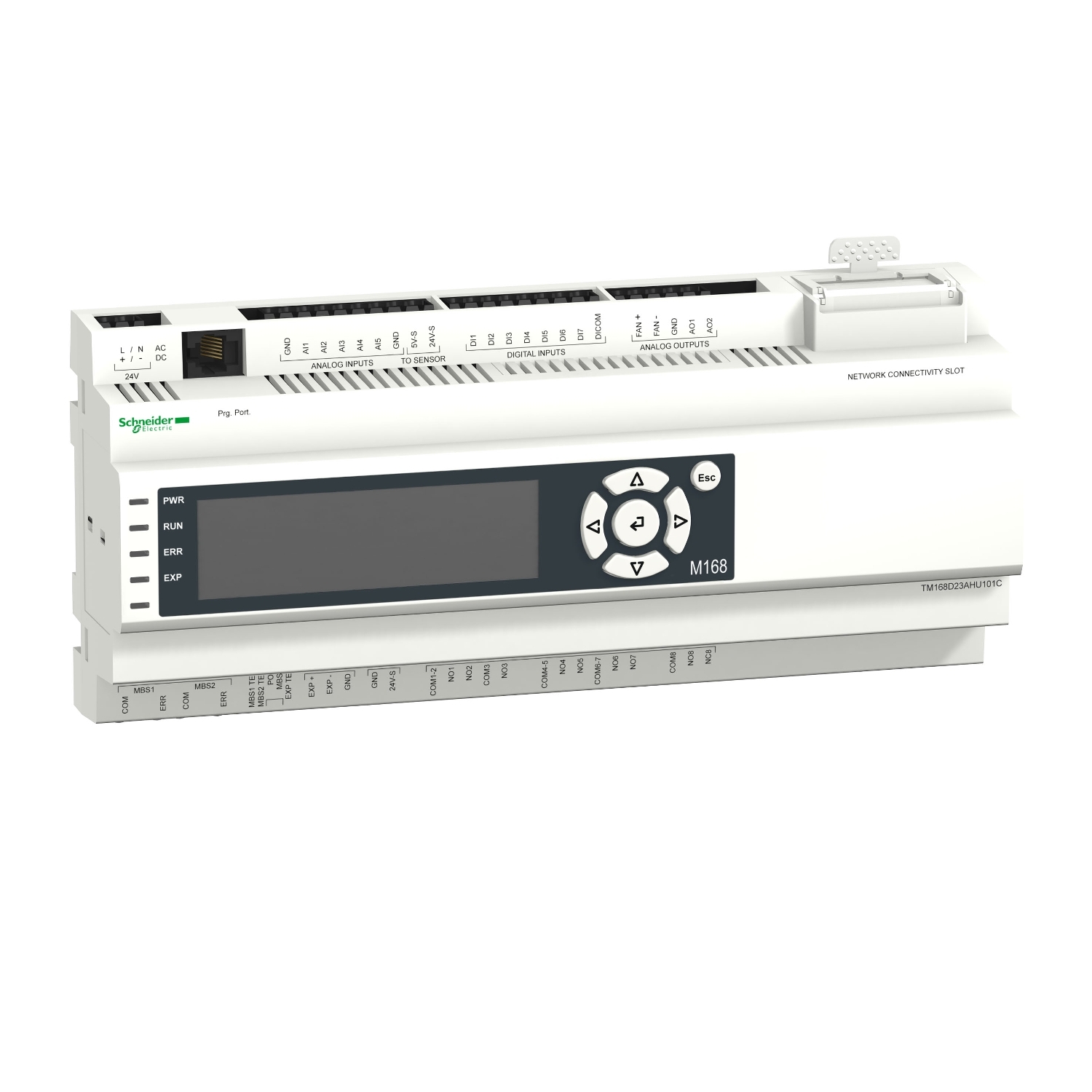

Grupa proizvoda : Modicon M168 logički kontroler
Specifične primene proizvoda : klima komora
Posebna izvedba : spremno za korišćenje bez računara
Tip proizvoda ili komponente : osnovni kontroler
Broj ulaza/izlaza : 7 digitalni ulaz
Broj ulaza/izlaza : 5 konfigurabilni analogni ulaz
Broj ulaza/izlaza : 8 digitalni izlaz
Broj ulaza/izlaza : 2 konfigurabilni analogni ulaz
Protokol komunikacionog porta : BACnet MS/TP, opciono
Protokol komunikacionog porta : BACnet IP, opciono
Protokol komunikacionog porta : Modbus
Broj ulaza/izlaza : 23
