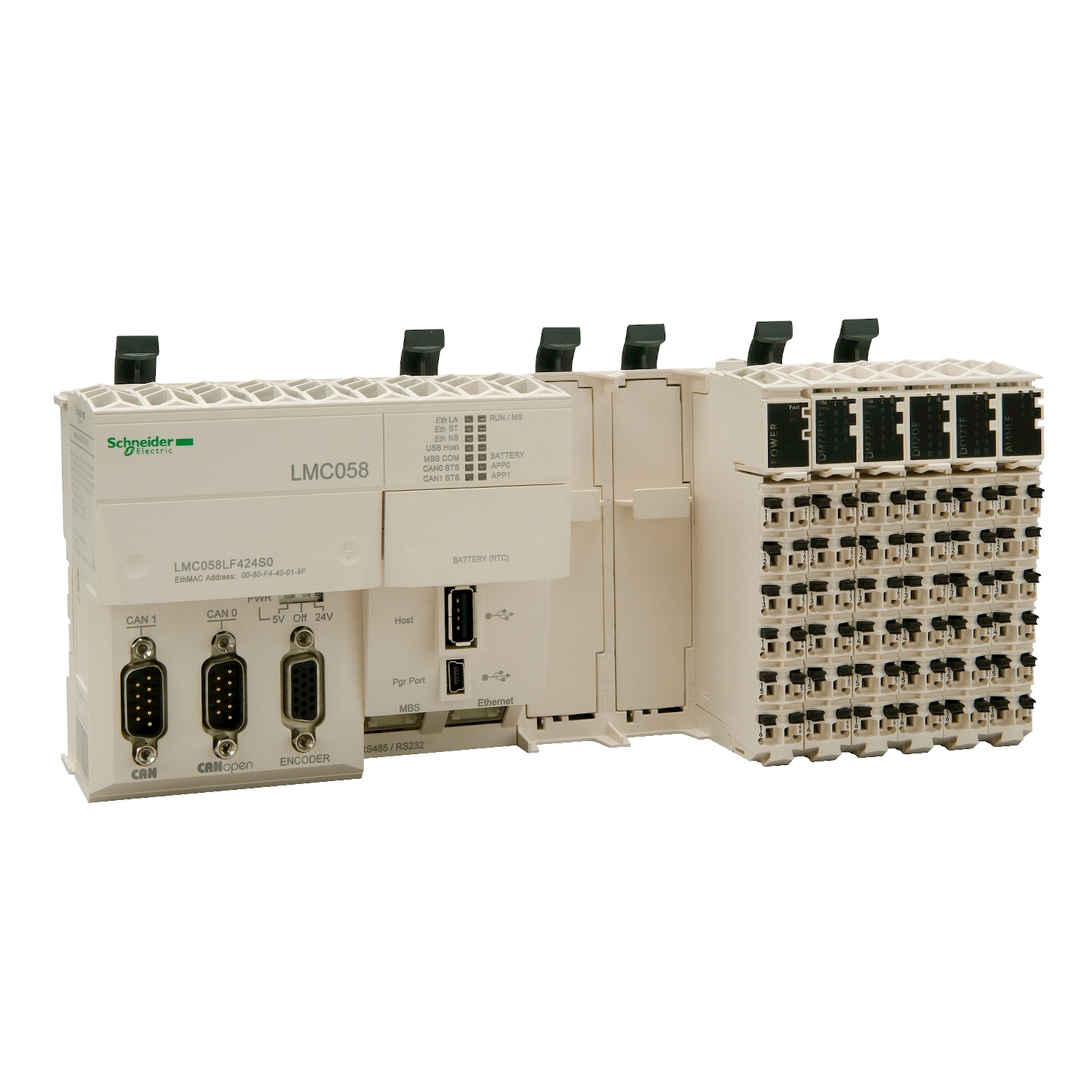

This product is part of the Modicon LMC058 range, an offer of motion controllers for coordinated, synchronised and interpolated motion control. This motion controller provides 42 discrete + 4 analogue I/Os and 3V CR2477M lithium battery. It is a compact base with a rated supply voltage of 24V DC and a rated current of 0.04A for embedded expert modules power, 10A for I/O power segment, 0.3A for main supply. It provides 26 totally discrete inputs, 16 totally discrete outputs, and 4 totally analogue inputs. It supports 128MB flash and 64MB RAM memory. It is an IP20 rated product. Its dimensions are 237.5mm (Width) x 85mm (Depth) x 99mm (Height). It weighs 0.77kg. This product is certified by CE, CULus, CSA, C-Tick and GOST-R. It meets UL 508, IEC 61131-2, CSA C22.2 No 213 and CSA C22.2 No 142 standards. Compact and totally expandable, the Modicon Motion Controllers offer performant solutions in terms of motion control for synchronized axis, speed control, high speed counting and communication networks for machine builders. A full range of scalable controllers to design all your applications, thanks to a single software suite, SoMachine, including the same Motion Libraries based on PLCopen, Embedded I/O and numerous field buses..
Logika digitalnog ulaza : sink za brzi ulaz
Logika digitalnog ulaza : sink za regularni ulaz
Logika digitalnog ulaza : source za ulaz
Čuvanje podataka : baterija promenljive tipa "retain" i "retain persistent"
Filtriranje treperenja kontakta : 2 µs...4 ms konfigurabilni brzi ulaz/regularni ulaz i brzi izlaz
Impedansa ulaza : 6 kOhm za brzi ulaz
Impedansa ulaza : 6 kOhm za regularni ulaz
[in] nazivna struja : 0.04 A za ugrađeno napajanje ekspertskih modula
[in] nazivna struja : 10 A za I/O segment napajanja
[in] nazivna struja : 0.3 A za glavno napajanje
Maksimalna dužina kabla između dva uređaja : <30 m za brzi ulaz
Visina : 99 mm
Napon digitalnog ulaza : 24 V
Logika digitalnog izlaza : source
Integrisani načini povezivanja : 1 izolovana serijska veza sa ženski RJ45 konektor, protokol: Modbus sa master/slave metod, blok za prenos: RTU/ASCII ili character mode ASCII, fizički interfejs: RS232/RS485, brzina prenosa: 300...115200 bps
Integrisani načini povezivanja : 1 CAN port sa muški SUB-D 9 konektor, protokol: CANmotion bus ili CANopen sa master metod
Integrisani načini povezivanja : 1 CAN port sa muški SUB-D 9 konektor, protokol: CANopen sa master metod
Integrisani načini povezivanja : 1 enkoder sa ženski SUB-D 15 konektor
Integrisani načini povezivanja : 1 izolovana serijska veza sa ženski RJ45 konektor, protokol: Ethernet Modbus TCP/IP sa slave metod, fizički interfejs: 10BASE-T/100BASE-TX
Integrisani načini povezivanja : 1 izolovana serijska veza sa mini B USB konektor, brzina prenosa: 480 Mbit/s
Integrisani načini povezivanja : 1 izolovana serijska veza sa USB tip A konektor, brzina prenosa: 480 Mbit/s
Integrisani načini povezivanja : 2 slobodna PCI slota
Nosači za montažu : simetričnu DIN šinu
Tip napona digitalnog ulaza : DC
Maksimalna potrošnja u w : 14.14 W
Broj digitalnih izlaza : 12 izlaz
Broj digitalnih izlaza : 4 brzi izlaz
Brzina prenosa : 10 kbit/s za dužinu bus-a od 5000-5000 m za CANopen
Brzina prenosa : 1000 kbit/s za dužinu bus-a od 4-4 m za CANopen
Brzina prenosa : 125 kbit/s za dužinu bus-a od 500-500 m za CANopen
Brzina prenosa : 20 kbit/s za dužinu bus-a od 2500-2500 m za CANopen
Brzina prenosa : 250 kbit/s za dužinu bus-a od 250-250 m za CANopen
Brzina prenosa : 50 kbit/s za dužinu bus-a od 1000-1000 m za CANopen
Brzina prenosa : 500 kbit/s za dužinu bus-a od 100-100 m za CANopen
Brzina prenosa : 800 kbit/s za dužinu bus-a od 25-25 m za CANopen
Označavanje : CE
Lokalna signalizacija : 1 LED za CAN0 STS
Lokalna signalizacija : 1 LED zelena/crvena za CAN1 STS
Lokalna signalizacija : 1 LED zelena/žuta za MBS COM
Lokalna signalizacija : 1 LED po kanalu za APP0
Lokalna signalizacija : 1 LED crvena za APP1
Masa proizvoda : 0.77 kg
Struja digitalnog izlaza : 4 mA za brzi izlaz
Naponsko stanje 0 garantovano : <= 5 V za brzi ulaz
Naponsko stanje 0 garantovano : <= 5 V za brzi izlaz
Naponsko stanje 0 garantovano : <= 5 V za regularni ulaz
Podesivo vreme filtera : 0 ms za brzi ulaz/regularni ulaz i brzi izlaz
Podesivo vreme filtera : 1.5 ms za brzi ulaz/regularni ulaz i brzi izlaz
Podesivo vreme filtera : 12 ms za brzi ulaz/regularni ulaz i brzi izlaz
Podesivo vreme filtera : 4 ms za brzi ulaz/regularni ulaz i brzi izlaz
Napon digitalnog izlaza : 24 V DC
Broj analognih ulaza : 4
Naponsko stanje 1 garantovano : >= 15 V za brzi ulaz
Naponsko stanje 1 garantovano : >= 15 V za brzi izlaz
Naponsko stanje 1 garantovano : >= 15 V za regularni ulaz
Tip memorije : 128 MB fleš
Tip memorije : 64 MB RAM
Ograničenje napona napajanja : 20.4-28.8 V
Životni vek baterije : 1.5 godina
Vreme izvršenja po instrukciji : 22 ns Bulove promenljive
Ograničenje izlaznog napona : 19.2...28.8 V
Vršna struja : 100 kA (trajanje = <= 70 s) za glavno napajanje
Vršna struja : 25 kA (trajanje = <= 500 s) za I/O segment napajanja
Vršna struja : 50 kA (trajanje = <= 150 s) za ugrađeno napajanje ekspertskih modula
Vršna struja : 1.2 A (trajanje = > 70 s) za glavno napajanje
Struja digitalnog ulaza : 4 mA za brzi ulaz
Struja digitalnog ulaza : 4 mA za regularni ulaz
Rezolucija analognog ulaza : 12 bitova
Širina : 237.5 mm
Sat realnog vremena : bez kalibracije od strane korisnika sat, drift sata < 30 s/mesec pri 25-25 °C
Sat realnog vremena : sa kalibracijom od strane korisnika sat, drift sata <= 6 s/mesec
Dubina : 85 mm
Tip analognog ulaza : struja: 0...20 mA
Tip analognog ulaza : struja: 4...20 mA
Tip analognog ulaza : napon: +/- 10 V
[us] nazivni napon : 24 V DC za ugrađeno napajanje ekspertskih modula
Broj digitalnih ulaza : 10 za brzi ulaz
Broj digitalnih ulaza : 12 za ulaz
Broj digitalnih ulaza : 4 za regularni ulaz
Izolacija : između kanala i interne elektronike pri 500 V AC
Izolacija : neizolovano između kanala
Broj brojačkih ulaza : 8 brojački(h) ulaz(a) pri 200 kHz
Sertifikacija proizvoda : cULus
Sertifikacija proizvoda : CSA
Sertifikacija proizvoda : C-Tick
Sertifikacija proizvoda : GOST-R
Standardi : UL 508
Standardi : IEC 61131-2
Standardi : CSA C22.2 No 213
Standardi : CSA C22.2 No 142
Nadmorska visina skladištenja : 0-3000 m
Temperatura okoline za rad : 0-55 °C bez smanjenja karakteristika (horizontalnu instalaciju)
Temperatura okoline za rad : 0-60 °C sa faktorom smanjenja karakteristika (horizontalnu instalaciju)
Temperatura okoline za rad : 0-50 °C (vertikalne instalacije)
Elektromagnetna kompatibilnost : test otpornosti elektrostatičkog pražnjenja - test nivo: 8 kV (na kontaktu) u skladu sa EN/IEC 61000-4-2
Elektromagnetna kompatibilnost : radio smetnje emisije vezane sa vodovima u skladu sa EN/IEC 61000-4-6
Elektromagnetna kompatibilnost : emisije vezane sa vodovima i zračenjem u skladu sa CISPR 11
Elektromagnetna kompatibilnost : test otpornosti elektrostatičkog pražnjenja - test nivo: 4 kV (u vazduhu) u skladu sa EN/IEC 61000-4-2
Elektromagnetna kompatibilnost : osetljivost na elektromagnetna polja - test nivo: 1 V/m (2...2.7 GHz) u skladu sa EN/IEC 61000-4-3
Elektromagnetna kompatibilnost : osetljivost na elektromagnetna polja - test nivo: 10 V/m (80...2000 MHz) u skladu sa EN/IEC 61000-4-3
Elektromagnetna kompatibilnost : test otpornosti električnih brzih prelaza (EFT)/kratak signal - test nivo: 1 kV (I/O) u skladu sa EN/IEC 61000-4-4
Elektromagnetna kompatibilnost : test otpornosti električnih brzih prelaza (EFT)/kratak signal - test nivo: 1 kV (oklopljen kabl) u skladu sa EN/IEC 61000-4-4
Elektromagnetna kompatibilnost : test otpornosti električnih brzih prelaza (EFT)/kratak signal - test nivo: 2 kV (napojni vod) u skladu sa EN/IEC 61000-4-4
Elektromagnetna kompatibilnost : test otpornosti udara - test nivo: 0.5 kV (diferencijalni mod) u skladu sa EN/IEC 61000-4-5
Elektromagnetna kompatibilnost : test otpornosti udara - test nivo: 1 kV (asimetrični napon) u skladu sa EN/IEC 61000-4-5
Ip stepen zaštite : IP20 u skladu sa IEC 61131-2
Otpornost na vibracije : 1 gn pri 8.4-150 Hz na DIN šina
Otpornost na vibracije : 3.5 mm pri 5-8.4 Hz na DIN šina
Otpornost na udare : 15 gn za 11 milisekundi
Smetnje emisije vezane sa vodovima i zračenjem : CISPR 11
Stepen zaprljanosti : 2 u skladu sa IEC 60664
Temperatura okoline za skladištenje : -25-70 °C
Relativna vlažnost : 5-95 % bez kondenzacije
Nadmorska visina za rad uređaja : 0...2000 m
Grupa proizvoda : Modicon LMC058
Tip proizvoda ili komponente : servo kontroler
Broj digitalnih i/o : 42
Tip baterije : 3 V CR2477M litijumska baterija
Specifične primene proizvoda : -
