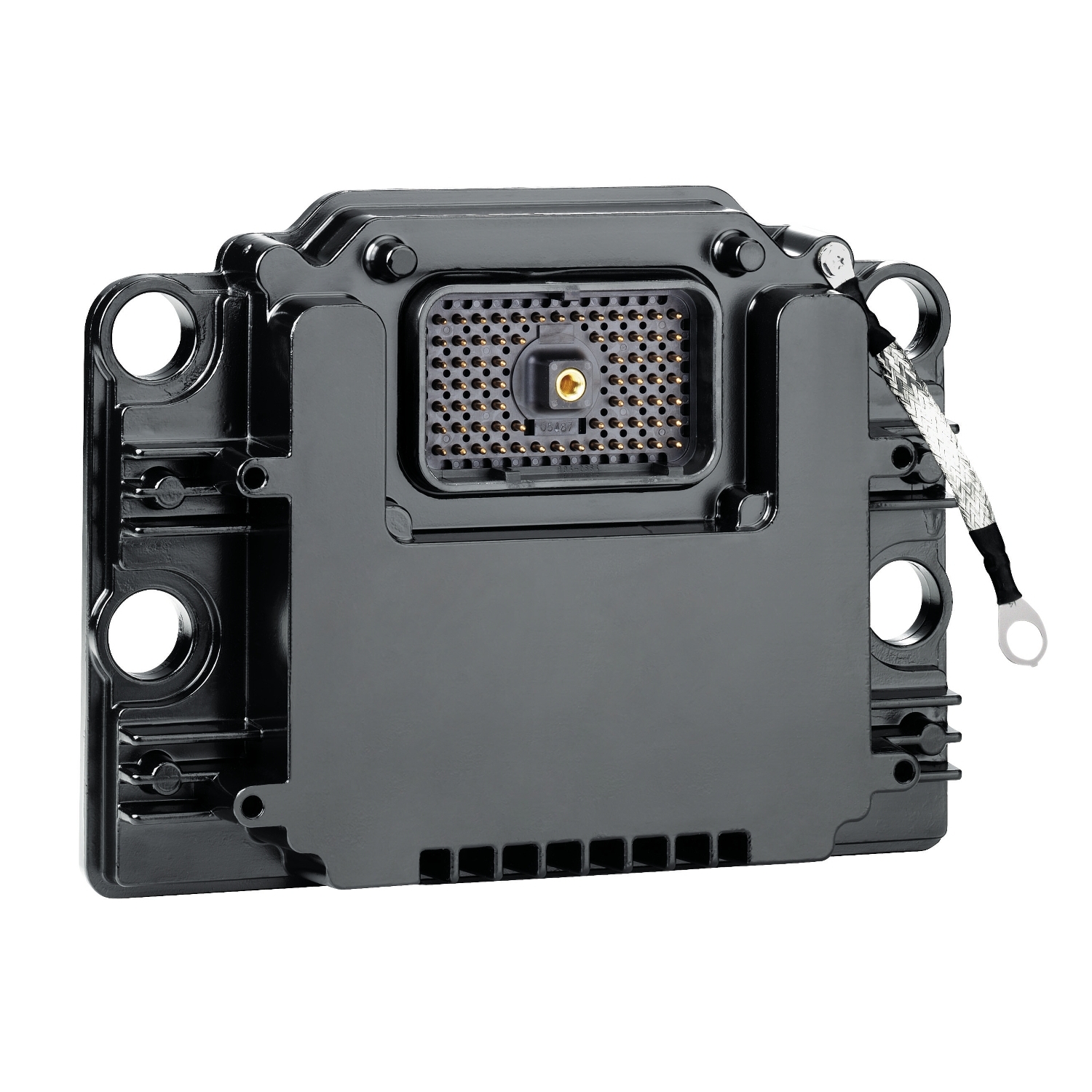

ekstremni PLC Twido - 12..24 V DC - 22 I 19 O - 70-pinski muški konektor

Kontaktirajte nas za cenu
Kataloški broj: TWDLEDCK1 Preuzmi tehničke karakteristike

ekstremni PLC Twido - 12..24 V DC - 22 I 19 O - 70-pinski muški konektor

.

Karakteristike

Dopunske informacije

Potrošnja struje : 1000 mA u stanju 0

Potrošnja struje : 4000 mA u stanju 1

Broj analognih ulaza : 7

Plc scan : normalno

Plc scan : periodično

Preopterećenje sistema : 0.7 milisekundi

Dodatna funkcija : obrada event-a

Dodatna funkcija : PID

Objektne promenljive : 16 PDO in read mode, CANopen

Objektne promenljive : 16 PDO in write mode, CANopen

Objektne promenljive : 32 PGN in read/write mode, CAN J1939

Pwm ulaz : 1 analogue input or PWM 0...5 V 90-600 kHz 1 %

Pwm ulaz : 1 PWM 0.005-15000 kHz 0,01

Ime testa : cold when not operating u skladu sa EN/IEC 60068-2-14 Ab and Ad

Ime testa : electrical fast transients/bursts u skladu sa EN/IEC 61000-4-4

Ime testa : electrical fast transients/bursts u skladu sa EN/IEC 61000-6-2

Ime testa : electrical fast transients/bursts u skladu sa EN/IEC 61131-2 zone B

Ime testa : elektrostatička pražnjenja u skladu sa EN/IEC 61000-4-2

Ime testa : elektrostatička pražnjenja u skladu sa EN/IEC 61000-6-2

Ime testa : elektrostatička pražnjenja u skladu sa EN/IEC 61131-2 zone B

Ime testa : elektromagnetno polje emisije vezane sa zračenjem u skladu sa EN/IEC 61000-4-3

Ime testa : elektromagnetno polje emisije vezane sa zračenjem u skladu sa EN/IEC 61000-6-2

Ime testa : elektromagnetno polje emisije vezane sa zračenjem u skladu sa EN/IEC 61131-2 zone B

Ime testa : emisije vezane sa zračenjem u skladu sa EN 55011 klasa A

Ime testa : cold when not operating u skladu sa EN/IEC 60068-2-48

Ime testa : emisije vezane sa zračenjem u skladu sa EN/IEC 61000-6-4

Ime testa : emisije vezane sa zračenjem u skladu sa EN/IEC 61131-2

Ime testa : radio frequency in common mode u skladu sa EN/IEC 61000-4-6

Ime testa : radio frequency in common mode u skladu sa EN/IEC 61000-6-2

Ime testa : radio frequency in common mode u skladu sa EN/IEC 61131-2 zone B

Ime testa : shocks u skladu sa EN/IEC 60068-2-27 Ea

Ime testa : short interruptions u skladu sa EN/IEC 61131-2

Ime testa : sinusoidne vibracije u skladu sa EN/IEC 60068-2-6 Fc

Ime testa : sinusoidne vibracije u skladu sa EN/IEC 61131-2

Ime testa : naponski udar u skladu sa EN/IEC 61000-4-5

Ime testa : conducted emissions u skladu sa EN 55011 klasa A

Ime testa : naponski udar u skladu sa EN/IEC 61000-6-2

Ime testa : naponski udar u skladu sa EN/IEC 61131-2 zone B

Ime testa : thermal shocks when not operating u skladu sa EN/IEC 60068-2-14 Na

Ime testa : voltage dips and pick-ups u skladu sa EN/IEC 61131-2

Ime testa : conducted emissions u skladu sa EN/IEC 61000-6-4

Ime testa : conducted emissions u skladu sa EN/IEC 61131-2

Ime testa : cyclic temperature variations u skladu sa EN/IEC 60068-2-14 Na and Nb

Ime testa : damp heat, cyclic u skladu sa EN/IEC 60068-2-30 Db

Ime testa : DC voltage variation u skladu sa EN/IEC 61131-2

Ime testa : dry heat when not operating u skladu sa EN/IEC 60068-2-30 Bb

Opseg analognih ulaza : 0...5 V

Vreme filtera : 0, 3 or 12 ms by configuration u stanju 0

Vreme filtera : 0, 3 or 12 ms by configuration u stanju 1

Maksimalna potrošnja u w : 96 W

Pwm izlaz : 1 PWM/PLS pri 10-5000 kHz

Pwm izlaz : 2 PWM/PLS pri 10-1000 kHz

Broj digitalnih izlaza : 14 za sink 300 mA pri 12 V

Broj digitalnih izlaza : 6 za sink 300 mA pri 24 V

Broj digitalnih izlaza : 1 za source 1000 mA

Broj digitalnih izlaza : 1 za source 50 mA

Označavanje : CE

Programska memorija : 3000 instrukcija

Broj slave uređaja : 16 CANopen:

Udarna struja : 50 A za napajanja

Integrisani načini povezivanja : serijska veza Modbus/character mode master/slave RTU/ASCII RS485 half duplex, 38,4 kbit / s

Integrisani načini povezivanja : CAN port CANopen/CAN J1939 master, 250...500 kbit/s

Tip napajanja : baterija

Maksimalni dopustivi napon : 32 V

Vreme ciklusa : 2-150 milisekundi

Masa proizvoda : 1.3 kg

Opis memorije : interni RAM, 128 counters

Opis memorije : interni RAM, 128 timers

Opis memorije : interni RAM, 256 internal bits

Opis memorije : interni RAM, 3000 internal words

Tacno vreme za 1 k instrukcija : 10 ms

Broj brojačkih ulaza : 1 brojački(h) ulaz(a) pri 10000 Hz 16 bits or 32 bits

Okruženje

Sertifikacija proizvoda : CSA

Sertifikacija proizvoda : UL

Temperatura okoline za skladištenje : -55-155 °C u skladu sa EN/IEC 60068-2-1 & 2

Relativna vlažnost : 90-90 % bez kondenzacije u skladu sa EN/IEC 60068-2-30

Temperatura okoline za rad : -40-110 °C

Karakteristike okruženja : automotive directives u skladu sa 2004/104/EC directive (e marking)

Karakteristike okruženja : niskonaponska u skladu sa EN/IEC 61131-2 (e marking)

Karakteristike okruženja : EMC direktiva u skladu sa 89/336/EEC

Karakteristike okruženja : automotive directives u skladu sa ECE R10 rules (E marking)

Karakteristike okruženja : EMC direktiva u skladu sa 93/31/EEC

Karakteristike okruženja : EMC direktiva u skladu sa 93/68/EEC

Karakteristike okruženja : EMC direktiva u skladu sa EN/IEC 61000-6-2

Karakteristike okruženja : EMC direktiva u skladu sa EN/IEC 61000-6-4

Karakteristike okruženja : EMC direktiva u skladu sa EN/IEC 61131-2

Karakteristike okruženja : niskonaponska u skladu sa 73/23/EEC

Karakteristike okruženja : niskonaponska u skladu sa 93/68/EEC

Nadmorska visina za rad : 0...3600 m

Otpornost na hemijske supstance : solvent

Otpornost na hemijske supstance : motor oil

Otpornost na hemijske supstance : fuel oil

Otpornost na hemijske supstance : hidraulično ulje

Otpornost na hemijske supstance : antifreeze

Otpornost na hemijske supstance : cleaning agent

Otpornost na hemijske supstance : SAE J1455 chemical substances

Ip stepen zaštite : IP67 u skladu sa EN/IEC 60529

Osnovne informacije

Grupa proizvoda : Twido

Napon digitalnog ulaza : 24 V

Napon digitalnog ulaza : 12 V

[us] nazivni napon : 12 V DC, granice napona: 9-16 V

[us] nazivni napon : 24 V DC, granice napona: 18-32 V

Tip magistrale : CANopen klasa usklađenosti: M10

Tip napona digitalnog ulaza : DC

Električna veza : 1 muški konektor 70 pin(ovi)

Tip proizvoda ili komponente : kontroler ekstremna baza

Broj digitalnih ulaza : 11 source za I0.0 to I0.10

Broj digitalnih ulaza : 2 sink za I0.11 to I0.12

Tip backup-a : spoljna baterija sa mehanizmom sa ključem
