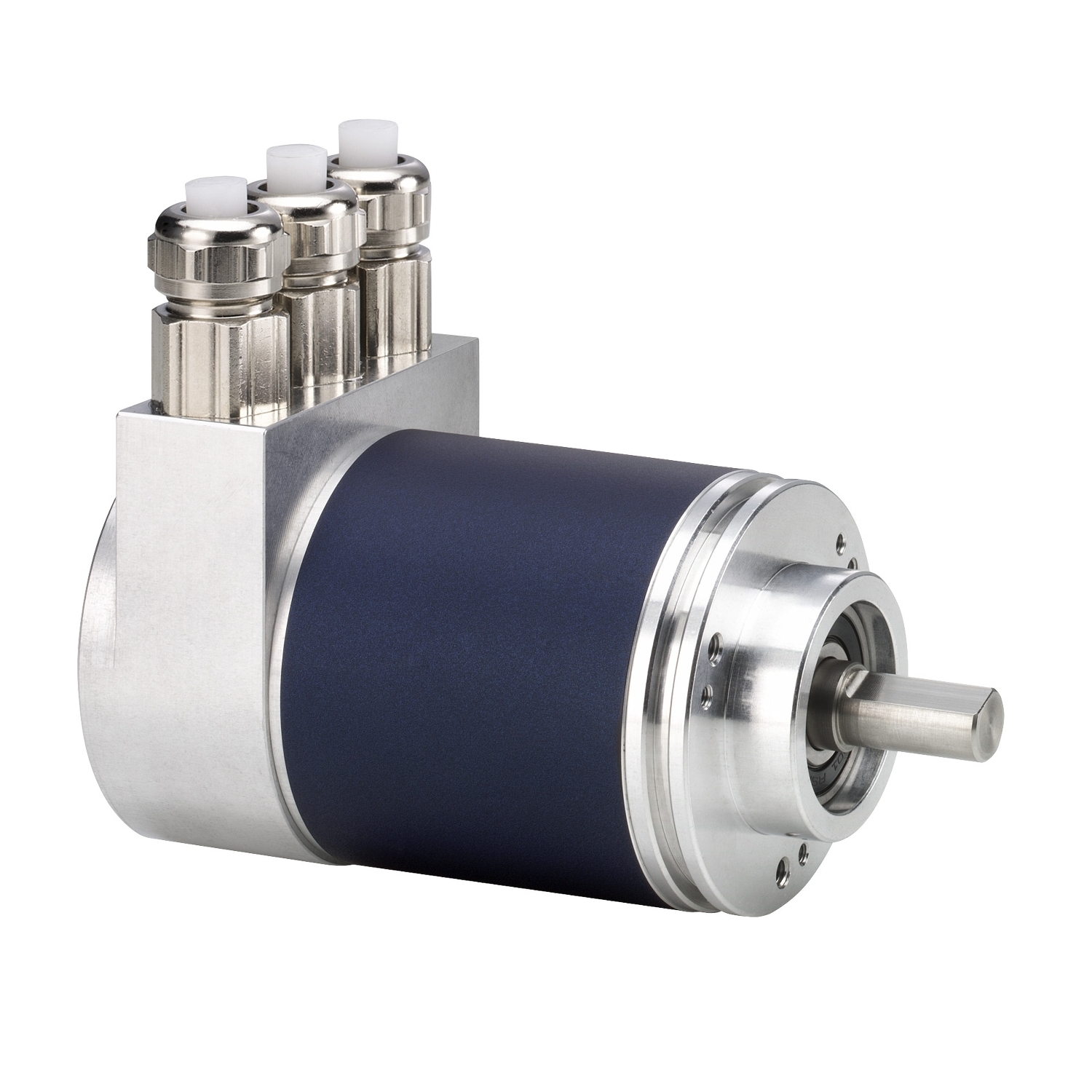

This product is part of the XCC range, an offer of opto-electronic rotary encoders. This multiturn absolute encoder has a diameter 10mm solid shaft and a 25-bit binary, PROFIBUS-DP communication protocol output. The maximum revolution speed is 6000RPM, the resolution is 4096 turns/8192 points and shaft tolerance is H8. It is furnished with 3 cable glands PG9 radial external supply for electrical connection. It is an IP64 rated product. It is a multiturn absolute encoder with a current consumption of 0mA to 100mA (no-load), a rated voltage of 24V DC and an output frequency of 800kHz. It has 2 LEDs to facilitate monitoring and diagnostics. The enclosure is made of aluminium, the base of aluminium and the shaft of stainless steel. Its dimension is 58mm (Diameter) and weighs 0.56kg. It is suitable for use in many industries including packaging, cutting machines, robots, cranes, materials handling, automatic dispensers, printing shops, continuous processes and conveyor systems, etc. This product is certified by CE and DIN VDE 0160. It meets Schneider Electric interoperability standards. A range of innovative rotary encoders opened to field BUS and greatly simplify resolution parameter-setting. The PROFIBUS-DP bus interface integrated in the encoder is based on RS 485 transmission and enables speeds of up to 12 Mbps. Ex Osicoder optical rotary encoders for all counting, position and speed information requirements..
Potrošnja struje : 0...100 mA bez opterećenja
Tolerancija osovine : h8
Podnosivi naponski udar : 0.5 kV, nivo 1 u skladu sa IEC 61000-4-5
Vrednost momenta : 0.003 N.m
Statusne led lampice : status: 1 LED (zelena)
Statusne led lampice : greška: 1 LED (crvena)
Granice napona : 10-30 V DC
Maksimalna brzina obrtanja : 6000 rpm
Materijal baze : aluminijum
Izlazna frekvencija : 800-800 kHz
Tip zaštite : zaštita od promene polariteta
Tip zaštite : zaštita od vršnog napona
Moment inercije osovine : 30 g.cm²
Maksimalno opterećenje : 11 daN radijalno
Tip kugličnih ležajeva : 6000ZZ1
Masa proizvoda : 0.56 kg
Materijal osovine : nerđajući čelik
Sertifikacija proizvoda : Schneider Electric standardi za međusobno funkcionisanje opreme
Sertifikacija proizvoda : DIN VDE 0160
Sertifikacija proizvoda : PNO
Temperatura okoline za rad uređaja : -40-85 °C
Otpornost na elektromagnetna polja : 10 V/m nivo 3 u skladu sa IEC 61000-4-3
Temperatura okoline za skladištenje : -40-85 °C
Otpornost na elektrostatičko pražnjenje : 2 kV (kontakt pražnjenja) nivo 2 u skladu sa IEC 61000-4-2
Otpornost na elektrostatičko pražnjenje : 4 kV (pražnjenje u vazduhu) nivo 2 u skladu sa IEC 61000-4-2
Otpornost na udare : 100 gn za 6 milisekundi u skladu sa IEC 60068-2-27
Označavanje : CE
Otpornost na vibracije : 10 gn (f= 10-2000 Hz) u skladu sa IEC 60068-2-6
Otpornost na brze prelaze : 1 kV signalni portovi nivo 3 u skladu sa IEC 61000-4-4
Otpornost na brze prelaze : 2 kV energetski portovi nivo 3 u skladu sa IEC 61000-4-4
Ip stepen zaštite : IP64 u skladu sa IEC 60529
Prečnik osovine : 10 mm
Električna veza : 3 kablovske uvodnice Pg 9 radijalna spoljašnje napajanje
Tip izlaznog stepena : PROFIBUS-DP 25-bit
[us] nazivni napon napajanja : 24 V DC
Prečnik : 58 mm
Grupa proizvoda : OsiSense XCC
Rezolucija : 4096 okreta/8192 tačke
Tip enkodera : mrežni multiturn apsolutni enkoder
Tip magistrale : Profibus DP 3.062 V1.1. u skladu sa IEC 61158, EN 50170 klasa 2, IEC 61784, EN 50254
Specifične primene proizvoda : -
Materijal kućišta : aluminijum
Tip osovine : puna osovina
Brzina prenosa : 9.6 kbit/s...12000 kbit/s
Kratko ime uređaja : XCC
