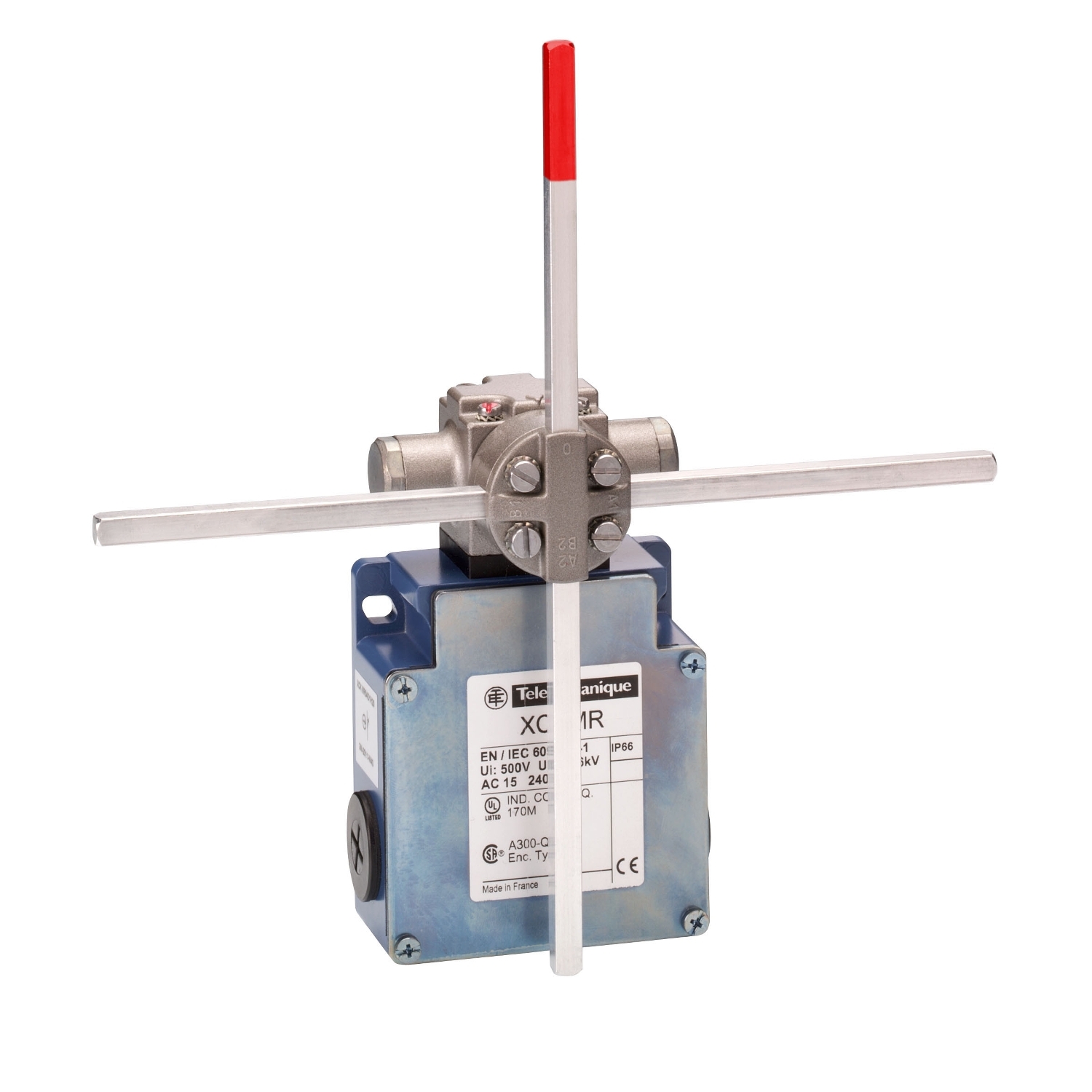

This product is part of the XC Special range, an offer of limit switches. This limit switch is a device that converts a mechanical motion into an electrical control signal. It has 2 x (2 normally closed), slow-break, staggered contacts with positive opening operation and provides switch actuation by any moving part. It has a metal square stay put crossed rods lever and supports lateral approach in 2 directions. The movement of operating head is rotary. It is furnished with screw clamp terminals for electrical connection, 5 electrical positions, 1 per direction and 3 entries tapped for M20 x 1.5 cable gland. It is an IP66 and IK07 rated product. It is a switch with a rated operational current of 3A at 240V AC, 0.55A at 125V AC and a conventional enclosed thermal current of 10A. It offers long mechanical life with a mechanical durability of about 2 million operating cycles. The limit switch head and body is made of Zamak. Its dimensions are 200mm (Width) x 59mm (Depth) x 118mm (Height) and weighs 0.55kg. It is suitable for hoisting and mechanical handling applications. This product is certified by CE, CCC, UL and CSA. It meets CSA C22.2 No 14, UL 508 and EN/IEC 60947-5-1 standards. The XCKMR is a complete unit with 3 cable entries and positive opening contacts, one per position. Very rugged with heavy duty metal cases. Dedicated products for overhead cranes and block hoists for end of travel control. Special format limit switches for severe environments..
Maksimalni ugao pomeraja : -180 °
Maksimalni ugao pomeraja : 180 °
Visina : 118-118 mm
Opis priključaka iso n°1 : (11-12)NC
Opis priključaka iso n°1 : (21-22)NC
Zaštita od kratkog spoja : 10 A rastavni uložak osigurač, tip gG
Minimalna brzina pobude : 6 m/min
Električna veza : vijčani priključci, kapacitet stezaljke: 1 x 0.5...2 x 2.5 mm²
Broj koraka : 5 električne pozicije
Masa proizvoda : 0.55 kg
[uimp] nazivni podnosivi impulsni napon : 6 kV u skladu sa IEC 60664
[uimp] nazivni podnosivi impulsni napon : 6 kV u skladu sa EN/IEC 60947-1
Aktiviranje prekidača : sa bilo kojim pokretnim delom
[ui] nazivni napon izolacije : 300 V u skladu sa UL 508
[ui] nazivni napon izolacije : 300 V u skladu sa CSA C22.2 No 14
[ui] nazivni napon izolacije : 500 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1
Pozitivno otvaranje : sa
Forma izolacije kontakata : Zb
Kontaktni blok po smeru (upravljacko kolo) : 1 po smeru
Minimalni moment pozitivnog otvaranja : 0.75 N.m
Mehanička trajnost : 2000000 ciklusa
Kompatibilnost : XCKMR
Maksimalna brzina pobude : 1.5 m/s tačka aktivacije na šipki između 65 i 95 mm
Posebne primene : klasične
Označavanje koda kontakta : A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A u skladu sa EN/IEC 60947-5-1 dodatak A
Označavanje koda kontakta : Q150, DC-13 (Ue = 125 V), Ie = 0.55 A u skladu sa EN/IEC 60947-5-1 dodatak A
Širina : 200 mm
Dubina : 59 mm
Minimalni moment za okidanje : 0.5 N.m
Maksimalna otpornost kroz priključke : 25 MΩ u skladu sa IEC 60255-7 kategorija 3
Sertifikacija proizvoda : CSA
Sertifikacija proizvoda : UL
Sertifikacija proizvoda : CCC
Sertifikacija proizvoda : CE
Ik stepen zaštite : IK07 u skladu sa EN 50102
Temperatura okoline za rad uređaja : -25-70 °C
Standardi : EN/IEC 60947-5-1
Standardi : CSA C22.2 No 14
Standardi : UL 508
Otpornost na udare : 50 gn u skladu sa EN/IEC 60068-2-27
Otpornost na vibracije : 25 gn (f= 10-500 Hz) u skladu sa EN/IEC 60068-2-6
Ip stepen zaštite : IP66 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje : -40-85 °C
Klasa zaštite protiv električnog udara : klasa I u skladu sa IEC 60536
Tretman zaštite : TC
Kretanje glave : obrtno
Grupa proizvoda : OsiSense XC
Način pričvršćivanja : telom
Tip glave uređaja : ukrštena šipka bez povratka metal kvadratna šipka 6 mm, D = 200 mm
Kablovski uvod : 3 uvoda sa navojem za M20 x 1.5 kablovsku uvodnicu, spoljašnji presek kabla: 7-13 mm
Tip proizvoda ili komponente : granični prekidač
Materijal glave : zamak
Materijal : metal
Tip glave : obrtna glava
Tip prilaza : bočni prilaz, 2 smera
Ime serije : specijalni format
Tip kontakata i sastav : 2 x (2 NC)
Tip kućišta : fiksno
Operacija kontakata : sporo isključenje, bez preklapanja kontakta
Specifične primene proizvoda : za aplikacije dizanja i mehaničkog rukovanja
Materijal tela : zamak
Kratko ime uređaja : XCKMR
Broj polova : 4
