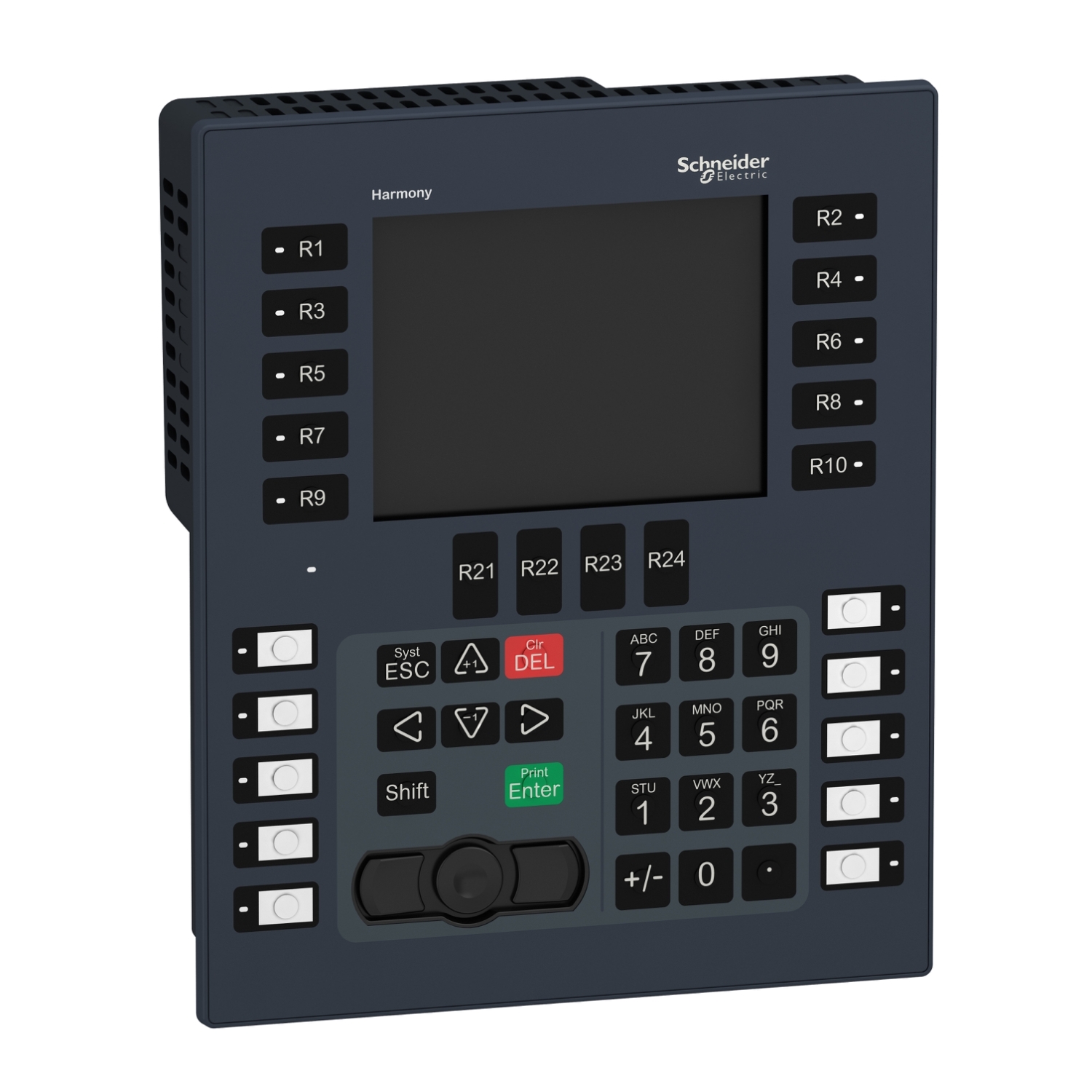

This Magelis GK keypad-touchscreen operator interface (HMI) is supplied with 24V DC, has a 5.7" color TFT LCD display with, 320 x 240 pixels (QVGA), a complete keypad and 128MB EPROM. It also has 1 SD card slot, 1 host + 1 mini-B USB ports, 1 RS232C port, 1 RS485 port and 1 Ethernet TCP/IP port. It is ideal for complete control of an automation system in industry such as complex machines, CNC machines, food & beverage machines and pharmaceutical industry. The screen displays text messages, graphic objects and mimic diagrams, control and configuration of data. It also offers 14 dynamic function keys, 10 static function keys, 12 alphanumeric keys, 8 service keys and an industrial mouse pointer. Its RS485 host port makes it ideal to supervise and control simple systems and machines..
Materijal prednje strane : legura aluminijuma
Broj strana : ograničeno unutrašnjom veličinom memorije
Jačina osvetljenja : 16 nivoa putem operatorskog panela osetljivog na dodir
[us] nazivni napon napajanja : 24 V DC
Visina : 265 mm
Operatorski panel osetljiv na dodir : analogni
Način montiranja : ugradno
Ograničenje napona napajanja : 19.2-28.8 V
Zona dodira : 1024 x 1024
Namena softvera : Vijeo Designer
Dimenzije izreza : 209 (+/- 0.4) x 243 (+/- 0.4) mm
Tip memorije : do 32 GB SD kartica RAM
Tip memorije : do 32 GB SDHC kartica RAM
Udarna struja : 30 A
Broj servisnih tastera : 8
Integrisani načini povezivanja : <= 187.5 kbit/s RJ45, RS485 COM2 serijska veza za Siemens MPI (187.5 kbits/s)
Integrisani načini povezivanja : USB 2.0 tip A master port za Modicon M340 komunikacioni port
Integrisani načini povezivanja : <= 115.2 kbita/s muški SUB-D 9, RS232C COM1 serijska veza
Integrisani načini povezivanja : odvojivi vijčani priključni blok napajanje
Integrisani načini povezivanja : RJ45 Ethernet TCP/IP
Integrisani načini povezivanja : USB 2.0 tip mini B
Način pričvršćivanja : sa 10 opružnih stezaljki
Lokalna signalizacija : zanormalan rad ili greška zbog pozadinskog osvetljenja: 1 LED (zelena ili narandžasta)
Potrošnja : 7.7 W
Broj alfanumeričkih tastera : 12
Sat realnog vremena : ugrađen
Materijal kućišta : PPT
Rezolucija displeja : 320 x 240 piksela QVGA
Ethernet port : 10BASE-T/100BASE-TX
Označavanje : CE
Širina : 220.3 mm
Tip displeja : pozadinski osvetljen TFT LCD u boji
Dubina : 70 mm
Frekvencija procesora : 333 MHz
Broj statičkih funkcijskih tastera : 10 sa LED i oznakama
Protokoli koji se mogu učitati : Telemecanique Modicon FIPWAY
Protokoli koji se mogu učitati : Telemecanique Modicon Modbus Plus
Protokoli koji se mogu učitati : Telemecanique Modicon Modbus TCP
Protokoli koji se mogu učitati : Telemecanique Modicon Modbus
Protokoli koji se mogu učitati : Mitsubishi Melsec protokoli drugih proizvođača opreme
Protokoli koji se mogu učitati : Omron Sysmac protokoli drugih proizvođača opreme
Protokoli koji se mogu učitati : Rockwell Automation Allen-Bradley protokoli drugih proizvođača opreme
Protokoli koji se mogu učitati : Siemens Simatic protokoli drugih proizvođača opreme
Protokoli koji se mogu učitati : Telemecanique Modicon Uni-TE
Masa proizvoda : 1.8 kg
Font teksta : korejski
Font teksta : tajvanski (tradicionalni kineski)
Font teksta : ASCII (evropski znakovi)
Font teksta : japanski (ANK, Kanji)
Font teksta : kineski (pojednostavljen kineski jezik)
Opis memorije : 512 kB SRAM rezervna kopija podataka sa litijumska baterija
Opis memorije : 128 MB fleš EPROM memorija aplikacije
Broj dinamičkih funkcijskih tastera : 14 sa LED
Životni vek pozadinskog osvetljenja : 50000 časova
Tip softvera : konfiguracioni softver
Sertifikacija proizvoda : UL klasa 1 odeljak 2 T5
Sertifikacija proizvoda : KC
Sertifikacija proizvoda : CSA klasa 1 odeljak 2 T5
Sertifikacija proizvoda : CSA klasa 1 odeljak 2 T4A
Sertifikacija proizvoda : EAC
Sertifikacija proizvoda : RCM
Sertifikacija proizvoda : cULus
Sertifikacija proizvoda : UL klasa 1 odeljak 2 T4A
Temperatura okoline za rad uređaja : 0-55 °C
Temperatura okoline za skladištenje : -20-60 °C
Standardi : UL 61010-2-201
Standardi : EN 61000-6-2
Standardi : EN 61131-2
Standardi : ANSI/ISA 12.12.01
Standardi : CSA C22.2 No 213
Standardi : EN 61000-6-4
Nema stepen zaštite : NEMA 4X prednji panel (upotreba u zatvorenom)
Otpornost na mikroprekide : 5 milisekundi
Relativna vlažnost : 10-90 % bez kondenzacije
Elektromagnetna kompatibilnost : otpornost na elektrostatička pražnjenja - test nivo: 4 kV nivo 3 u skladu sa IEC 61000-4-2
Elektromagnetna kompatibilnost : otpornost na emisije vezane sa zračenjem EM polja - test nivo: 10 V/m u skladu sa IEC 61000-4-3
Elektromagnetna kompatibilnost : otpornost na brze prelaze - test nivo: 2 kV nivo 3 u skladu sa IEC 61000-4-4
Otpornost na vibracije : 1 gn (f = 9-150 Hz) u skladu sa IEC 60068-2-6
Otpornost na vibracije : 3.5 mm (f = 5-9 Hz) u skladu sa IEC 60068-2-6
Otpornost na udare : 15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
Nadmorska visina za rad : < 2000 m
Ip stepen zaštite : IP20 u skladu sa IEC 60529 (zadnji panel)
Ip stepen zaštite : IP65 u skladu sa IEC 60529 (prednji panel)
Ime procesora : CPU RISC
Grupa proizvoda : Harmony GK
Veličina displeja : 5.7 inča
Napajanje : spoljašnji izvor napajanja
Boja displeja : 65536 boja
Tip proizvoda ili komponente : touch panel sa tastaturom
Operativni sistem : Harmony
