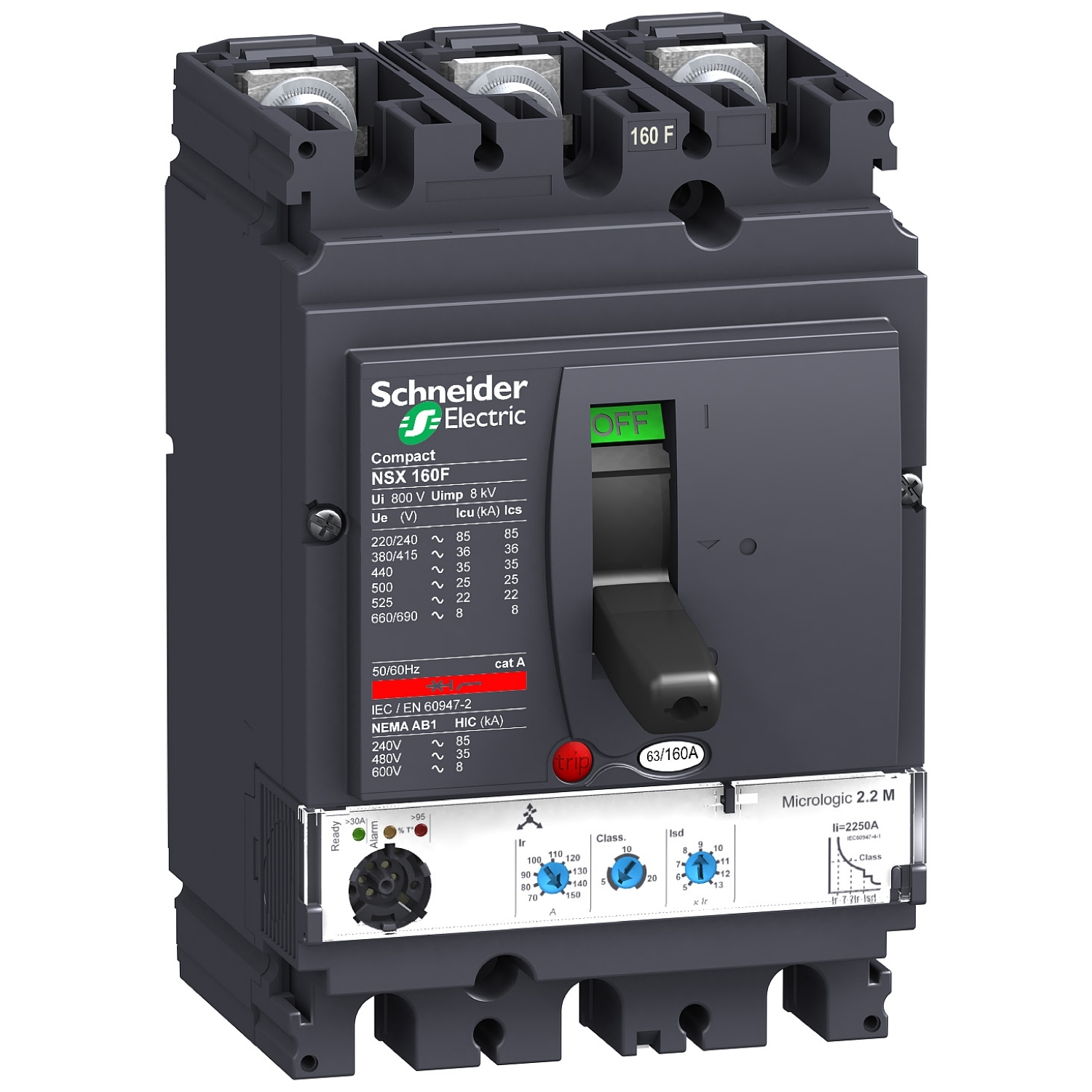

This Compact NSX160F is a complete 3P 3d fixed circuit breaker designed to optimize space and breaking capacity. It is an optimal choice for motor protection applications. The breaking capacity (Icu) is 36kA rms at 415VAC 50/60Hz. The operational voltage is 690VAC 50/60Hz. This product embeds an electronic Micrologic 2.2 M trip unit, with 150A rating. Micrologic 2.2 M trip unit provides adjustable long time and short time protections, and fixed instantaneous protection. This 3 poles version (105mm x 161mm x 86mm) comes with a variety of optional functions and accessories. It is compliant with international standards (IEC 60947), CCC, EAC and marine specifications. Compact NSX160F is part of Schneider Electric EcoStruxure Power architecture..
[ics] servisna prekidna moć : 35 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[ics] servisna prekidna moć : 36 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[ics] servisna prekidna moć : 85 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
[ics] servisna prekidna moć : 22 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
[ics] servisna prekidna moć : 30 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[ics] servisna prekidna moć : 8 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
Visina : 161 mm
Termička memorija : 20 minuta pre i nakon okidanja
Diferencijalna zaštita : bez
Nosači za montažu : zadnja ploča
Dodatna motorna zaštita : asimetrija faze
Podešavanje praga trenutne zaštite od kratkog spoja : 2250 A
Donji priključak : prednji
Broj slotova : 5 slot(ova)
Tip zaštite : zaštita od preopterećenja (dugotrajno)
Tip zaštite : kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem
Tip zaštite : trenutna zaštita od kratkog spoja
Tip podešavanja kašnjenja prorade zaštite : fiksno
Podešavanje praga trenutne zaštite od kratkog spoja tip ii : fiksno
Masa proizvoda : 2.2 kg
[tr] podešavanje kašnjenja prorade zaštite : 10-10 sekundi pri 7.2 x Ir 10
[tr] podešavanje kašnjenja prorade zaštite : 120-120 sekundi pri 1.5 x Ir 5
[tr] podešavanje kašnjenja prorade zaštite : 20-20 sekundi pri 7.2 x Ir 20
[tr] podešavanje kašnjenja prorade zaštite : 240-240 sekundi pri 1.5 x Ir 10
[tr] podešavanje kašnjenja prorade zaštite : 26-26 sekundi pri 6 x Ir 20
[tr] podešavanje kašnjenja prorade zaštite : 480-480 sekundi pri 1.5 x Ir 20
[tr] podešavanje kašnjenja prorade zaštite : 5-5 sekundi pri 7.2 x Ir 5
[tr] podešavanje kašnjenja prorade zaštite : 13.5-13.5 sekundi pri 6 x Ir 10
[tr] podešavanje kašnjenja prorade zaštite : 6.5-6.5 sekundi pri 6 x Ir 5
Električna trajnost : 7500 ciklusa pri 690 V In
Električna trajnost : 15000 ciklusa pri 690 V In/2
Električna trajnost : 20000 ciklusa pri 440 V In
Električna trajnost : 40000 ciklusa pri 440 V In/2
Tip podešavanja kašnjenja prorade zaštite od kratkog spoja : fiksno
Podešavanje gornjeg praga prorade zaštite od preopterećenja : 70...150 A
Podešavanje praga zaštite od preopterećenja ir : podesivo 9 podešavanja
Gornji priključak : prednja
[ui] nazivni napon izolacije : 800 V AC 50/60 Hz
Veličina zaštitne jedinice : 150-150 A pri 65 °C
Lokalna signalizacija : zauređaj spreman za rad: flashing LED (zelena)
Lokalna signalizacija : zatemperature over set point: LED 95 % Ith (crvena)
Mehanička trajnost : 40000 ciklusa
Kompatibilnost : NSX160
Klasa motora : 5
Klasa motora : 10
Klasa motora : 20
[isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem : 5...13 x Ir
Povezivanje : 35 mm
[uimp] nazivni podnosivi impulsni napon : 8 kV
Širina : 105 mm
Dubina : 86 mm
Podešavanje kašnjenja prorade zaštite od kratkog spoja tip isd : podesivo, 9 podešavanja
Sertifikacija proizvoda : CCC
Sertifikacija proizvoda : EAC
Sertifikacija proizvoda : Marine
Ik stepen zaštite : IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja : -25-70 °C
Standardi : EN/IEC 60947
Ip stepen zaštite : IP40 u skladu sa IEC 60529
Klasa zaštite od električnog udara : klasa II
Stepen zaprljanosti : 3 u skladu sa IEC 60664-1
Temperatura okoline za skladištenje : -50-85 °C
Relativna vlažnost : 0-95 %
Nadmorska visina za rad uređaja : 0...2000 m bez promene karakteristika
Nadmorska visina za rad uređaja : 2000 m...5000 m sa promenom karakteristika
Kategorija prenapona : klasa II
Mrežna frekvencija : 50/60 Hz
[in] nazivna struja : 150 A pri 65 °C
Ime zaštitne jedinice : Micrologic 2.2 M
Grupa proizvoda : ComPact NSX100...250
[ue] nazivni napon : 690 V AC 50/60 Hz
Funkcija zaštitne jedinice : LSoI
Tip mreže : AC
Opis zaštićenih polova : 3t
Tip proizvoda ili komponente : prekidač
Ime proizvoda : Compact NSX
Grupa proizvoda : Compact
Tip upravljanja : ručica
Kategorija upotrebe : kategorija A
Način montiranja : fiksno
Prekidna moć : 10 kA pri 600 V AC 50/60 Hz u skladu sa UL 508
Prekidna moć : 85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508
Prekidna moć : 22 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
Prekidna moć : 35 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
Prekidna moć : 36 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
Prekidna moć : 8 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
Prekidna moć : 85 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
Prekidna moć : 35 kA pri 480 V AC 50/60 Hz u skladu sa UL 508
Prekidna moć : 30 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
Pogodno za izolaciju : da u skladu sa EN/IEC 60947-2
Broj polova : 3P
Prekidna moć : F 36 kA 415 V AC
Primena uređaja : motor
Kratko ime uređaja : NSX160F
Tehnologija zaštitne jedinice : elektronska
